Height map 을 이용하여 Gazebo world 구성하기

Heightmap 은 지형의 높이 정보를 저장하는 이미지입니다. 이 이미지는 픽셀의 흑백 값으로 표현됩니다. 밝을 수록 지형이 높아지고, 어두울 수록 낮은 지형을 뜻합니다.

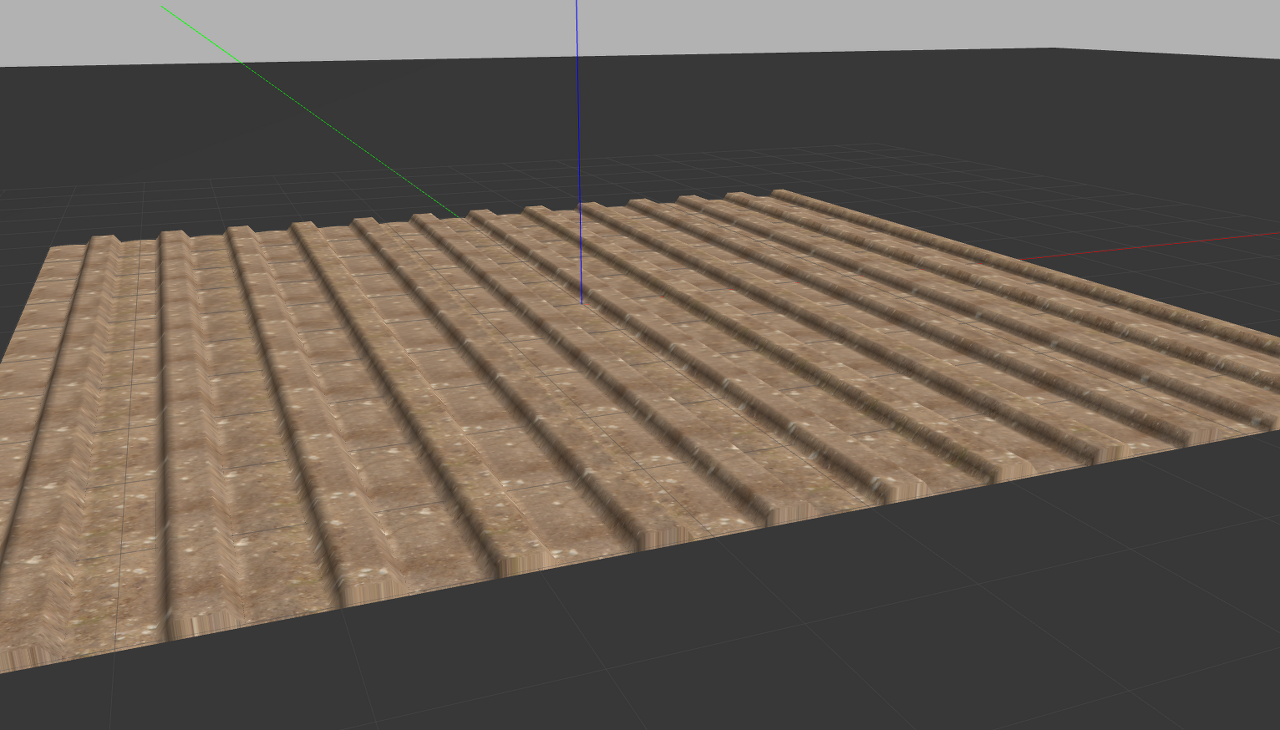

Gazebo 시뮬레이터에서 정현파 (sine) 형태의 지면 생성하기

Gazebo world 의 sdf 파일에서는 Heightmap 을 이용해서 지형을 모델링할 수 있습니다.

1) Heightmap 사용을 위한 이미지 생성

import os
import numpy as np
from PIL import Image

# 이미지 크기와 sin 함수의 주기, 진폭, 위상 등을 설정
width = 129
height = 129
period = 10
amplitude = 0.1
phase = 0

y, x = np.indices((height, width))
data = amplitude * np.sin(2 * np.pi * (1.0 / period) * x + phase)

img = Image.fromarray(np.uint8(data * 255))

path = os.path.expanduser('/usr/share/gazebo-11/media/sin_wave.png')

img.save(path)

이 코드를 실행하면 다음과 같은 이미지가 생성됩니다. 이때 주의할 것은 크기가 129x129 사이즈여야, sdf 파일로 불러왔을 때 정상적으로 지형이 생성됩니다. ~~(왠지는 아직 잘 모르겠...)~~

2) Gazebo 에 불러오기

Gazebo 에서 불러올 수 있는 world 는 /usr/share/gazebo/media 에 저장할 수 있습니다.

ㄴ gazebo-11
  	ㄴ models
      	ㄴ sin_wave
          	ㄴ model.config
          	ㄴ model.sdf

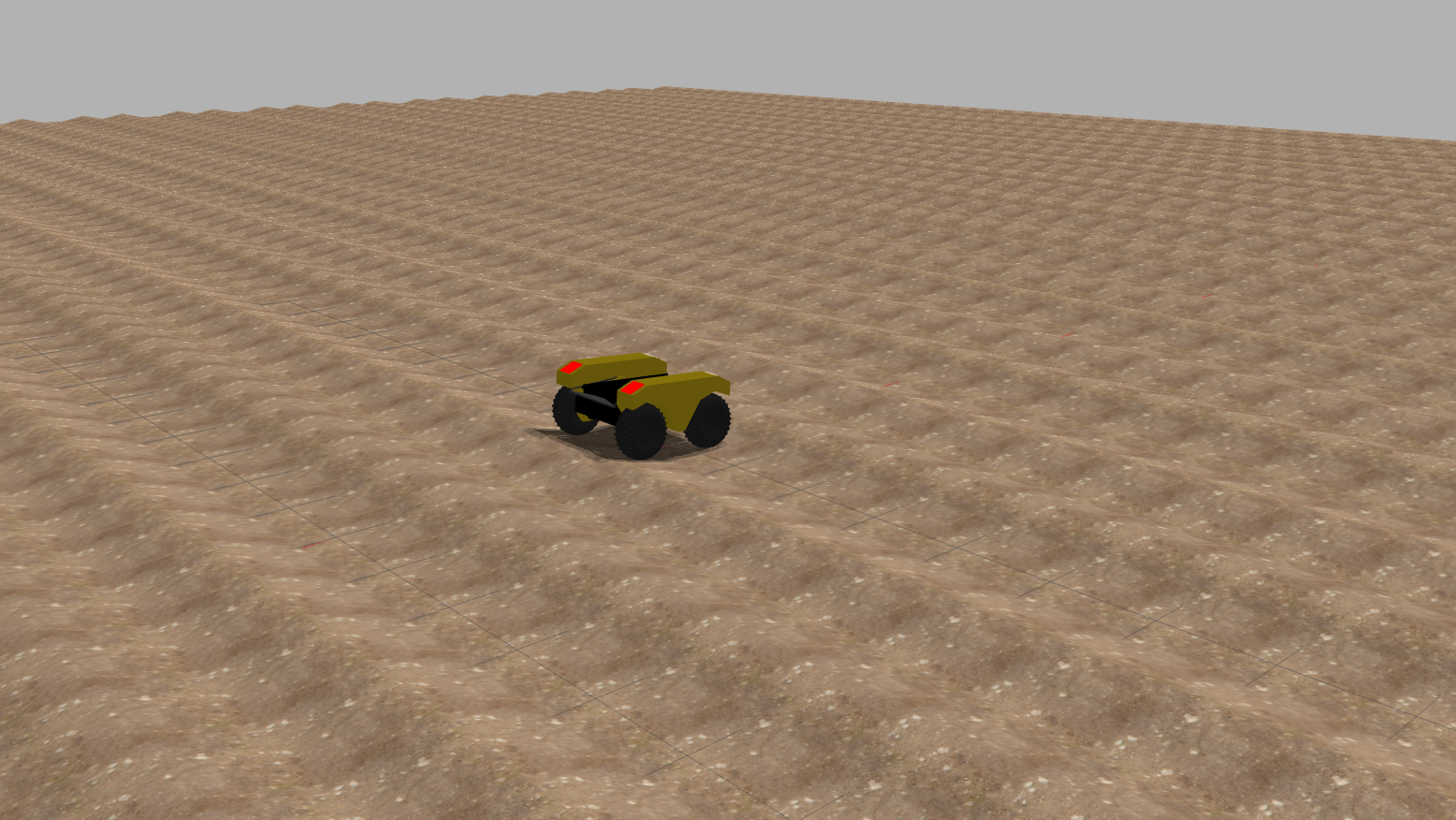

이와 같이 구성하면 Gazebo 환경에서 모델을 불러올 수 있습니다. 이때 model.sdf 에서 아까 만든 사진을 불러오도록 uri 부분만 수정해 주면 됩니다.

model.config

<?xml version="1.0"?>

<model>
  <name>Sine Wave</name>
  <version>1.0</version>
  <sdf version="1.5">model.sdf</sdf>

  <author>
    <name>zzziito</name>
  </author>

  <description>
    sine-wave ground
  </description>
</model>

model.sdf

<?xml version="1.0" ?>
<sdf version="1.5">
    <model name="heightmap">
      <static>true</static>
      <link name="link">
        <collision name="collision">
          <geometry>
            <heightmap>
              <uri>file://media/sin_wave.png</uri>
              <size>10 10 0.1</size>
              <pos>0 0 0</pos>
            </heightmap>
          </geometry>
          <surface>
            <contact>
              <collide_bitmask>0xffff</collide_bitmask>
            </contact>
          </surface>
        </collision>
        <visual name="visual">
          <geometry>
            <heightmap>
              <use_terrain_paging>false</use_terrain_paging>
              <texture>
                <diffuse>file://media/materials/textures/dirt_diffusespecular.png</diffuse>
                <normal>file://media/materials/textures/flat_normal.png</normal>
                <size>1</size>
              </texture>
              <texture>
                <diffuse>file://media/materials/textures/grass_diffusespecular.png</diffuse>
                <normal>file://media/materials/textures/flat_normal.png</normal>
                <size>1</size>
              </texture>
              <texture>
                <diffuse>file://media/materials/textures/fungus_diffusespecular.png</diffuse>
                <normal>file://media/materials/textures/flat_normal.png</normal>
                <size>1</size>
              </texture>
              <blend>
                <min_height>2</min_height>
                <fade_dist>5</fade_dist>
              </blend>
              <blend>
                <min_height>4</min_height>
                <fade_dist>5</fade_dist>
              </blend>
              <uri>file://media/sin_wave.png</uri>
              <size>10 10 0.1</size>
              <pos>0 0 0</pos>
            </heightmap>
          </geometry>
        </visual>
      </link>
    </model>
</sdf>
