ELP 스테레오 카메라를 사용해서 Depth Image 생성하기(1) : 캘리브레이션

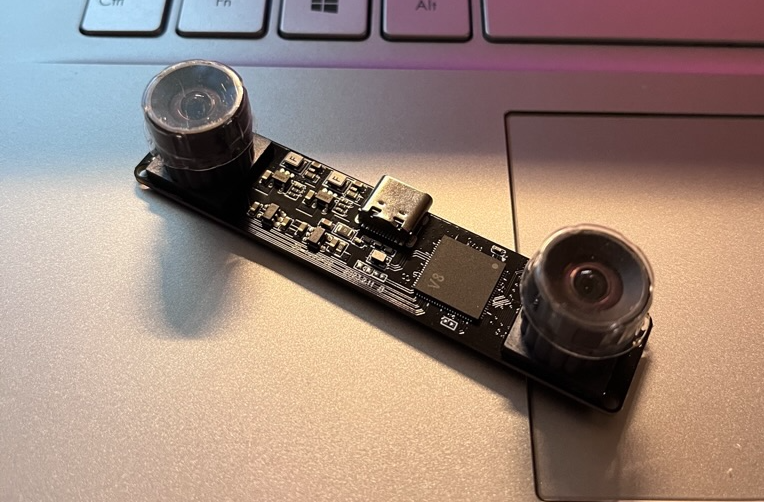

ELP 스테레오 카메라를 써 보았습니다.



https://www.aliexpress.us/item/3256805491174881.html?gatewayAdapt=kor2usa4itemAdapt

https://www.aliexpress.us/item/3256805491174881.html?gatewayAdapt=kor2usa4itemAdapt

사양



• Resolution : 1920 x 1200
• FOV : 120도



이 카메라는 특이하게 Left, Right 이미지가 따로 들어오는 게 아니라 이런 식으로





이미지 하나로 들어오기 때문에 Width 를 반으로 나눠서 사용해야 합니다.



이 카메라의 영문을 알 수 없는 점은, 케이블에 따라 컴퓨터에 연결이 되기도 하고 안 되기도 한다는 점입니다... 파워 케이블이 아니라 데이터 케이블임을 계속 확인했음에도 불구하고, 알 수 없는 이유로 케이블을 가립니다...



아무튼 연결이 되었다면 ls /dev 를 이용해서 이름 (video0, video1,.. 등) 을 확인한 후 캘리브레이션을 진행합니다.



Calibration



체커보드 사진을 촬영하고 사진들을 폴더에 저장합니다. 이후 사진을 읽어들여서 캘리브레이션을 수행할 수 있도록 다음 코드를 실행합니다.



이 코드는 폴더 내부의 사진을 읽어들여서 캘리브레이션을 진행하고, 추출한 코너 정보를 포함하는 사진을 새로 저장하고 결과값을 출력합니다.



import cv2
import numpy as np
import glob
import os

# Number of inner corners per a chessboard row and column
CHECKERBOARD = (6,9) # 이 부분을 사용하는 체커보드에 맞게 수정합니다.

# 3D point real world coordinates
objpoints = []
# 2D point image plane coordinates
imgpoints1, imgpoints2 = [], []

objp = np.zeros((1, CHECKERBOARD[0]*CHECKERBOARD[1], 3), np.float32)
objp[0,:,:2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2) * 20 # 이 부분을 실제 체커보드 사이즈에 맞게 (mm단위) 수정합니다.

images = glob.glob('/home/jiwon/socap_ws/src/python_stereo_camera_calibrate/frames_prev/*.png') # 경로를 수정합니다.
images.sort()

gray_l = None
gray_r = None

# Create directory to save images with drawn corners
os.makedirs("/home/jiwon/socap_ws/src/python_stereo_camera_calibrate/corners", exist_ok=True)

for i, img_path in enumerate(images):
    img = cv2.imread(img_path)
    h, w = img.shape[:2]

    img_l = img[:, :w//2]  # Left half
    img_r = img[:, w//2:]  # Right half

    gray_l = cv2.cvtColor(img_l, cv2.COLOR_BGR2GRAY)
    gray_r = cv2.cvtColor(img_r, cv2.COLOR_BGR2GRAY)

    # 체스보드 코너 추출
    ret_l, corners_l = cv2.findChessboardCorners(gray_l, CHECKERBOARD, cv2.CALIB_CB_ADAPTIVE_THRESH + cv2.CALIB_CB_FAST_CHECK + cv2.CALIB_CB_NORMALIZE_IMAGE)
    ret_r, corners_r = cv2.findChessboardCorners(gray_r, CHECKERBOARD, cv2.CALIB_CB_ADAPTIVE_THRESH + cv2.CALIB_CB_FAST_CHECK + cv2.CALIB_CB_NORMALIZE_IMAGE)

    if ret_l and ret_r:
        objpoints.append(objp)
        imgpoints1.append(corners_l)
        imgpoints2.append(corners_r)

        # Draw and display the corners
        cv2.drawChessboardCorners(img_l, CHECKERBOARD, corners_l, ret_l)
        cv2.drawChessboardCorners(img_r, CHECKERBOARD, corners_r, ret_r)

        # Stitch images back together
        img_combined = np.concatenate((img_l, img_r), axis=1)

        # Save image with drawn corners
        cv2.imwrite(f"/home/jiwon/socap_ws/src/python_stereo_camera_calibrate/corners/corners_{i}.png", img_combined)

if imgpoints1 and imgpoints2:  # Calibration is only performed if there are points
    # Perform camera calibration
    ret, mtx1, dist1, _, _ = cv2.calibrateCamera(objpoints, imgpoints1, gray_l.shape[::-1], None, None)
    ret, mtx2, dist2, _, _ = cv2.calibrateCamera(objpoints, imgpoints2, gray_r.shape[::-1], None, None)

    # Stereo calibration
    retval, _, _, _, _, R, T, E, F = cv2.stereoCalibrate(objpoints, imgpoints1, imgpoints2, mtx1, dist1, mtx2, dist2, gray_l.shape[::-1])

    # Print intrinsic parameters
    print("Intrinsic parameters for camera 1:\n", mtx1)
    print("Distortion coefficients for camera 1:\n", dist1)
    print("Intrinsic parameters for camera 2:\n", mtx2)
    print("Distortion coefficients for camera 2:\n", dist2)

    # Print extrinsic parameters
    print("Rotation matrix:\n", R)
    print("Translation vector:\n", T)
else:
    print("No chessboard could be detected in one or more images.")





코너가 잘 추출된 것을 볼 수 있습니다.



결과



사용한 ELP 스테레오 카메라의 캘리브레이션 결과는 다음과 같습니다.



Intrinsic parameters for camera 1:

 [[608.48750953   0.         346.97177753]
 [  0.         609.30750258 292.6478    ]
 [  0.           0.           1.        ]]

Distortion coefficients for camera 1:

 [[ 0.00588765  0.45781552 -0.01111286 -0.01784361 -0.74075112]]

Intrinsic parameters for camera 2:

 [[618.1437757    0.         376.95327818]
 [  0.         622.6234544  290.76871985]
 [  0.           0.           1.        ]]

Distortion coefficients for camera 2:

 [[ 8.93213509e-02  3.01508457e-01 -3.72771266e-05 -7.69577151e-04
  -9.83399362e-01]]

Rotation matrix:

 [[ 9.99600363e-01 -7.57917527e-04 -2.82584318e-02]
 [ 9.24993227e-05  9.99722857e-01 -2.35414733e-02]
 [ 2.82684427e-02  2.35294514e-02  9.99323401e-01]]

Translation vector:

 [[-59.83977288]
 [  1.11698986]
 [ 11.2134471 ]]
